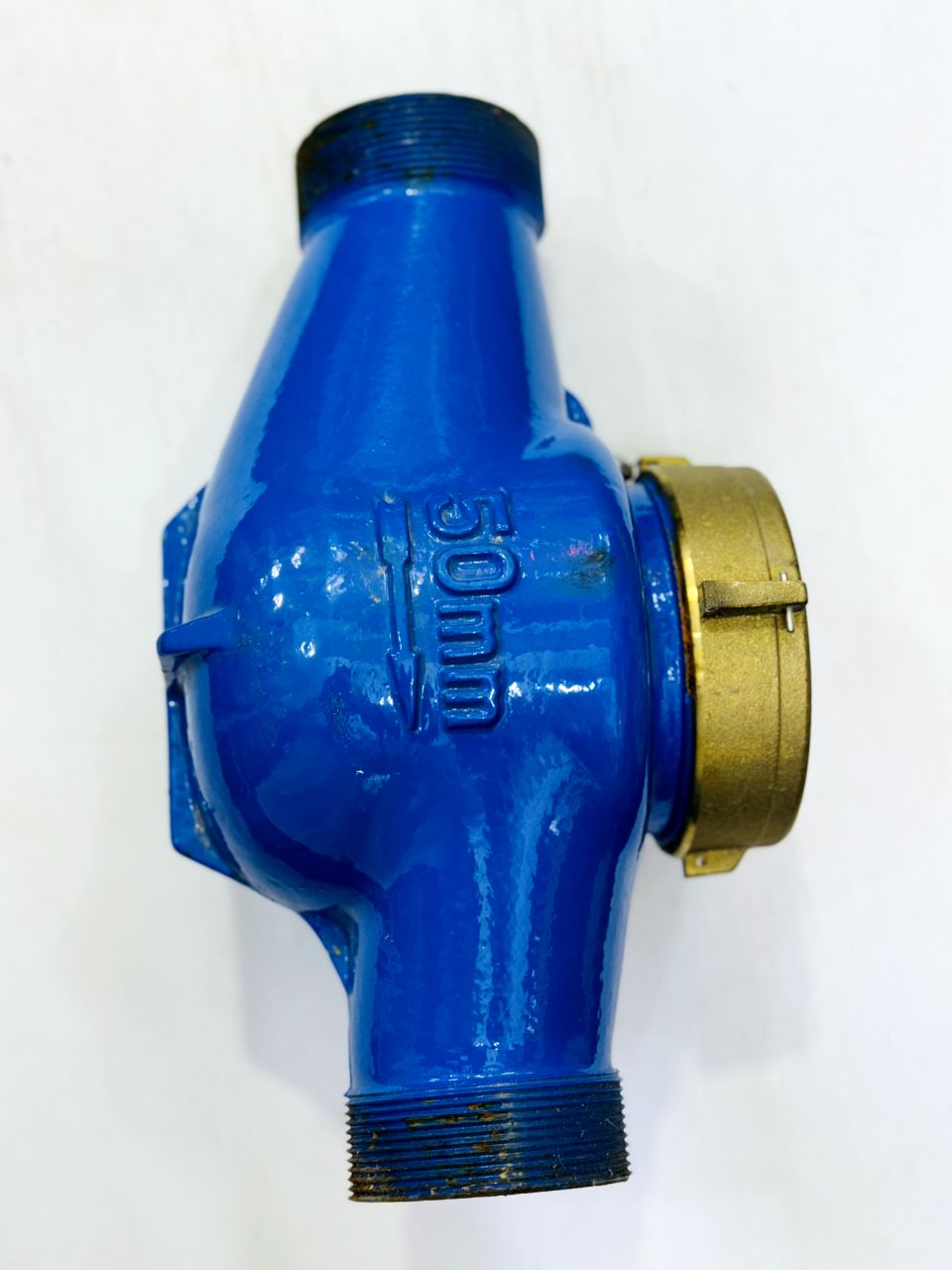

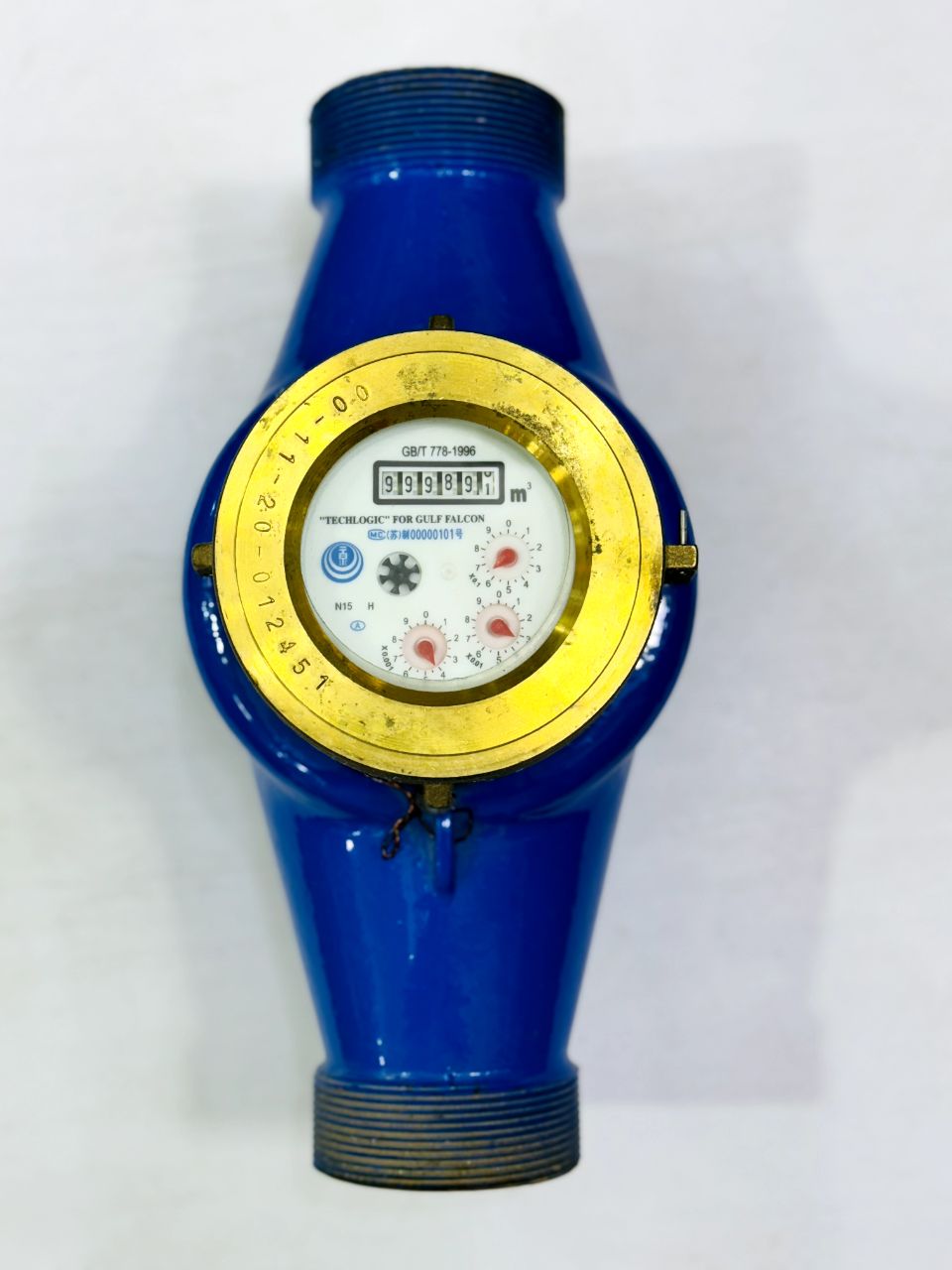

کنتور اب سرد مکانیکی TECHLOGICمدلGOLF FALCON حزب

توضیحات

مشخصات فنی کنتور اب سرد مکانیکی TECHLOGICمدلGOLF FALCON

این استاندارد چینی (نسخه پیشین از نسخه‌های 2007 و 2018) تعیین می‌کند:

محدوده کاربرد

مناسب برای اندازه‌گیری جریان آب آشامیدنی سرد در لوله‌های کاملاً پُر.

شامل کنتورهای مکانیکی با محور توربین یا پروانه، و نیز انواع الکترونیکی/ترانسمیتر .

اجزای اصلی کنتور

1. سنسور اندازه‌گیری جریان (تراسن‌ديوسر) – بر اساس دیسک، پروانه، توربین یا الکترومغناطیسی.

2. محاسبه‌گر (Calculator) – ممکن است چرخ‌دنده‌ای یا دیجیتال باشد.

3. نمایشگر اندیکاتور (Indicative device) – تا حداقل یک دقت نمایش عددی.

4. اجزای کمکی – شامل ریزپردازنده‌ها، پری‌ست، خروجی پالس یا سنسورهایی مثل

‌‌Flow‑rate control, preset device, remote reading و غیره .

مشخصه‌های عملکردی

Q1 تا Q4: حداقل، مرزی، جریان نامی و جریان بیشینه بر اساس دقت مجاز.

خطا (Error): (Vi – Va)/Va برحسب٪ و در جریان‌های مرجع اندازه‌گیری می‌شود.

حد مجاز خطا (Maximum permissible error) برای سطوح دقت تعریف شده‌است .

شرایط کاری

دما و فشار کاری: محدوده‌ای که دستگاه در آن‌ عملکرد صحیح دارد.

Δp فشار افت: فشار افت عبوری از کنتور در Q3.

دامنه محیطی: شامل تست دوام، پایداری دما و محافظت الکترومغناطیسی برای کنتورهای الکترونیکی .

نیازمندی‌های ساختاری و ایمنی

طراحی ضد تقلب برای جلوگیری از دستکاری.
